유압척 종류 및 사양 비교표

구분 모델명 규격 Spindle
Nose
관통경(mm) 파악경(mm) 직경(mm) 최대정적파악력KN(kgf) 회전속도(R.P.M) 적용 실린더
Max. Min.
중공형 중공
대관통
SHH-06 - 53 169 13 5.5 60[6120] 6000 SHH-06
SHH-08 - 60 210 11 7.6 94[9597] 5000 SHH-08
SHH-10 - 82 254 31 8.5 120[12240] 4500 SHH-10
대관통
중공
아답터
부착형
SHHA-06A5 A2-5 53 169 13 5.5 60[6120] 6000 SHH-06
SHHA-08A6 A2-6 60 210 11 7.6 94[9597] 5000 SHH-08
SHHA-10A8 A2-8 82 254 31 8.5 120[12240] 4500 SHH-10
중실형 고속
중실
표준형
SHC-05 - - 135 16 6.4 25.2[2570] 5500 SY-0715R
SHC-06 - - 169 169 8.5 52.5[5353] 5270 SY-1020R
SHC-08 - - 210 23 8.8 75[7548] 7460 SY-1225R
SHC-10 - - 254 24 8.8 108[11013] 4010 SY-1225R
SHC-12 - - 304 26 10.5 156[15907] 3380 SY-1530R
SHC-15 - - 381 60 16 248[32391] 3040 SY-2035R
SHC-18 - - 450 140 16 248[32391] 2710 SY-2035R
SHC-21 - - 530 82 16 272[27383] 1940 SY-2035R
SHC-24 - - 610 170 16 272[27838] 1760 SY-2035R
고속
중실
아답터
부착형
SHCA-06A5 A2-5 - 169 19 8.5 52.5[5353] 5270 SY-1020R
SHCA-08A6 A2-6 - 210 23 8.8 75[7548] 4760 SY-1225R
SHCA-10A6 A2-6 - 254 24 8.8 108[11013] 4010 SY-1225R
SHCA-10A8 A2-8 - 254 24 8.8 108[11013] 4010 SY-1225R
SHCA-12A6 A2-6 - 304 26 10.5 156[15907] 3380 SY-1530R
SHCA-12A8 A2-8 - 304 26 10.5 156[15907] 3380 SY-1530R
SHCA-15A11 A2-11 - 381 60 16 248[35391] 3040 SY-2035R
SHCA-18A11 A2-11 - 450 140 16 248[35391] 2710 SY-2035R
SHCA-21A11 A2-11 - 530 82 16 272[27838] 1940 SY-2035R
SHCA-21A15 A2-15 - 530 82 16 272[27838] 1940 SY-2035R
SHCA-24A11 A2-11 - 610 170 16 272[27838] 1760 SY-2035R
SHCA-24A15 A2-15 - 610 170 16 272[27838] 1760 SY-2035R
고속
중실
2-JAW
SHCT-05 - - 135 16 6.4 16.89[1713] 5500 SY-0715R
SHCT-06 - - 136 19 8.5 35[3569] 5000 SY-1020R
SHCT-08 - - 210 23 8.8 50[5099] 4000 SY-1225R
SHCT-10 - - 254 24 8.8 72[7342] 3500 SY-1225R
SHCT-12 - - 304 26 10.5 104[10605] 3000 SY-1530R

유압척 타사 호환가능 비교표

구분 제조사 비고
에스엠씨척 서암 삼천리 기타가와 호와
고속 중공형
3-JAW
SHS-05 CAH-05 HS-05 B-205
SHS-06 CAH-06 HS-06 B-206 H037 M6
SHS-08 CAH-08 HS-08 B-208 H037 M8
SHS-10 CAH-10 HS-10 B-210 H037 M10
SHS-12 CAH-12 HS-12 B-212 -
고속 중공형
2-JAW
SHST-06 CAHT-06 HST-06 BT-206 -
SHST-08 CAHT-08 HST-08 BT-208 -
SHST-10 CAHT-10 HST-10 BT-210 -
SHST-12 CAHT-12 HST-12 BT-212 -
대관통경
고속 중공형
2-JAW
SHH-06 CGH-06 MH-06 BB-206 -
SHH-08 CGH-08 MH-08 BB-208 -
SHH-10 CGH-10 MH-10 BB-210 -
SHH-12 CGH-12 MH-12 BB-212 -
중공형
3-JAW
SHCH-06 - HCH-06 B-06 -
SHCH-08 - HCH-08 B-08 -
SHCH-10 - HCH-10 B-10 -
SHCH-12 - HCH-12 B-12 -
중공형
2-JAW
SHTH-06 - HCHT-06 BT-06 -
SHTH-08 - HCHT-08 BT-08 -
SHTH-10 - HCHT-10 BT-10 -
SHTH-12 - HCHT-12 BT-12 -
고속 중실형
3-JAW
SHC-05 CAS-05 HC-05 N-05 H01 MA05
SHC-06 CAS-06 HC-06 N-06 -
SHC-08 CAS-08 HC-08 N-08 -
SHC-10 CAS-10 HC-10 N-10 -
SHC-12 CAS-12 HC-12 N-12 -
고속 중실형
2-JAW
SHCT-06 CAST-06 HCT-06 NT-06 -
SHCT-08 CAST-08 HCT-08 NT-08 -
SHCT-10 CAST-10 HCT-10 NT-10 -
SHCT-12 CAST-12 HCT-12 NT-12 -

유압척(POWER CHUCK)

주로 CNC선반 주축의 선단에 장착되어 가공할 공작물을 고정하는 고정구로서 죠와 벌림 및 줄임이 유압실리더에 의해 움직이도록
제작 되었습니다.(유압척의 분류는 중공형, 중실형 2가지로 분류가 됨)

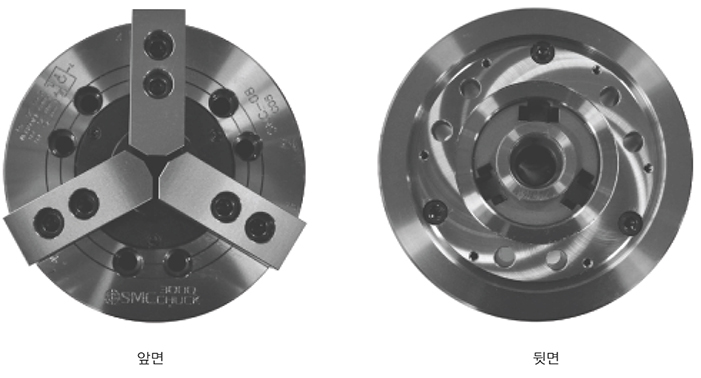

중공형 유압척 구조와 명칭

중공형 유압척 구조와 명칭

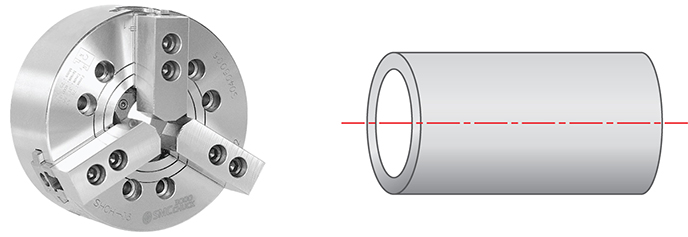

중공형 유압척의 개념

중공형 유압척의 개념

중공형 유압척이란 척의 관통 구멍이 있는 형식으로서 봉재를 선반 주축에 관통시켜 작업할수 있습니다.

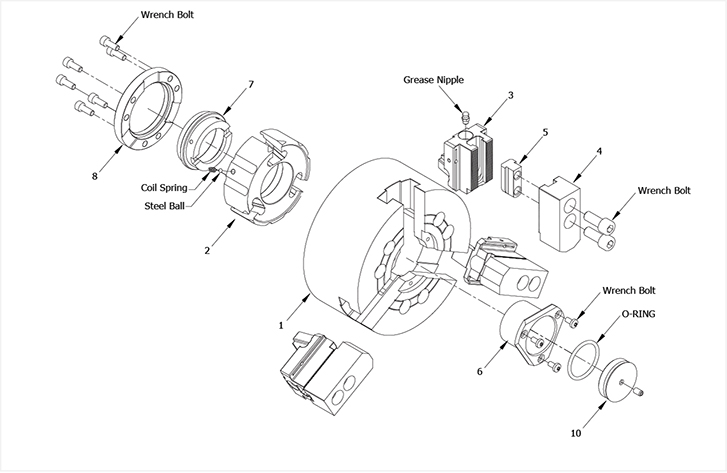

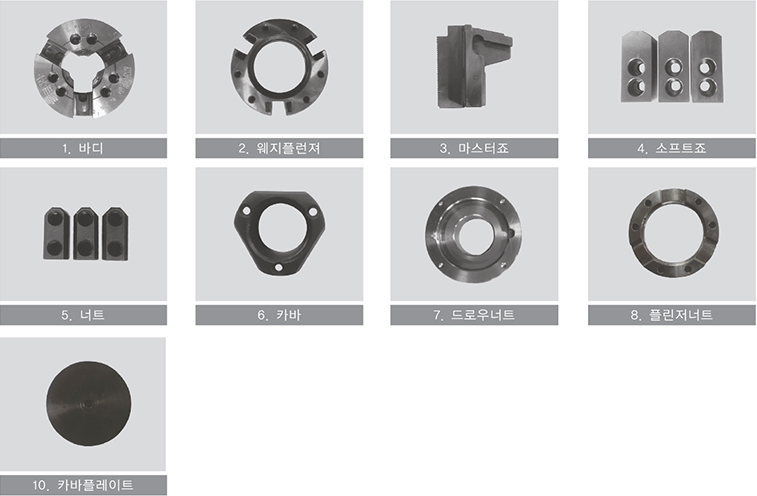

유압척 분해도

분해도 분해도

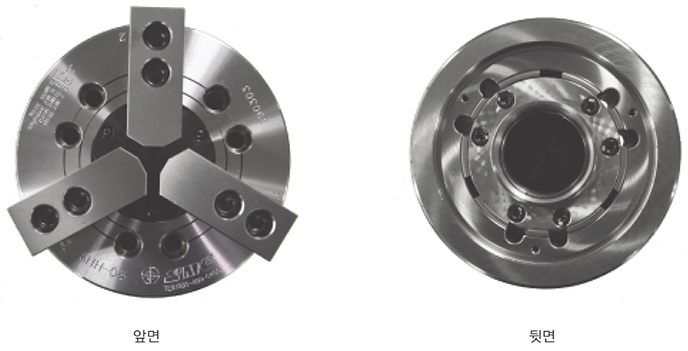

중실형 유압척 구조와 명칭

중실형 유압척 구조와 명칭

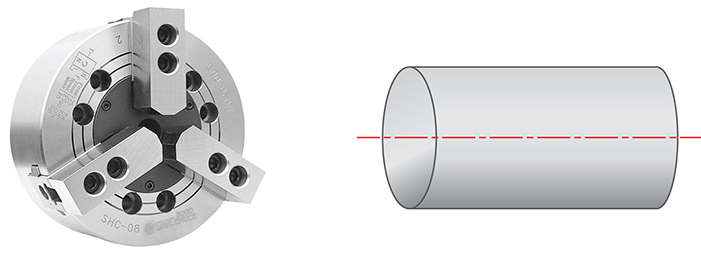

중실형 유압척의 개념

중실형 유압척의 개념

중실형 유압척이란 척의 관통 구멍이 없는 형식으로서 봉재를 선반 주축에 관통시켜 작업하지 않은 경우 사용됩니다.

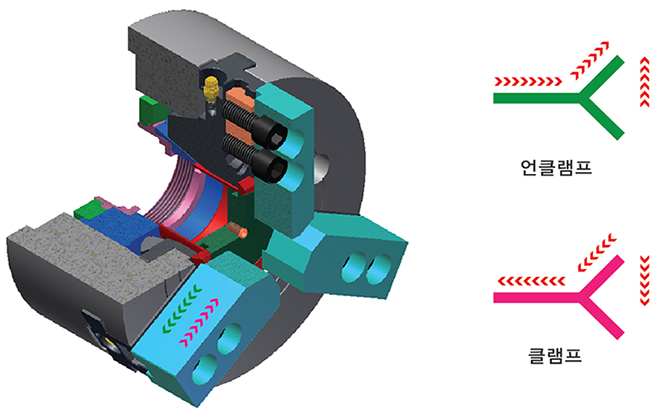

유압척 언클램프 & 클램프

유압척 언클램프 & 클램프

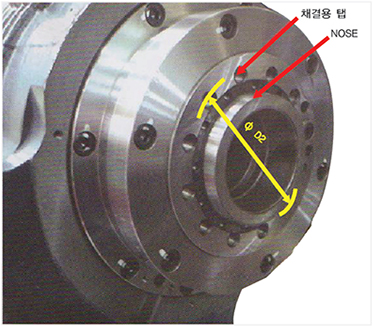

스핀들 NOSE과 척의 상관관계

스핀들 NOSE과 척의 상관관계
NOSE D2 척사이즈
5 104.8 6"
6 133.4 8"
8 171.4 10", 12"
11 235.0 15", 18"
15 330.2 21", 24"
20 463.6 32"

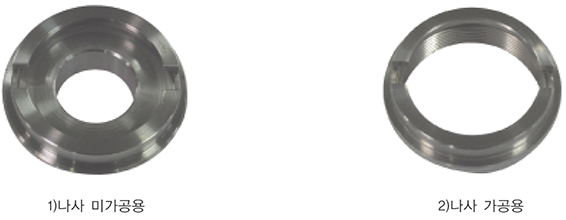

드로우너트 선정

드로우너트
SHS-06 SHS-08 SHS-10 SHS-12
미가공 미가공 미가공 미가공
M52 x P2.0 M60 x P2.0 M85 x P2.0 M75 x P2.0
M52 x P1.5   M80 x P2.0 M74 x P1.5
M50 x P2.0   M75 x P2.0 M64 x P1.5
M45 x P1.5   M74 x P1.5

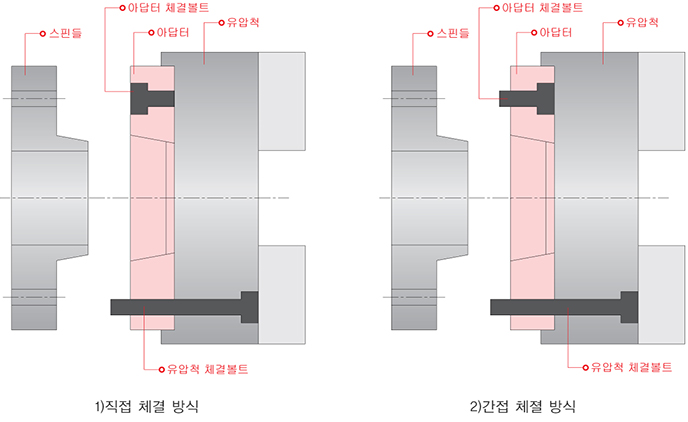

아답터 체결 방식

아답터 체결 방식

하드죠 와 소프트죠

하드죠
품명 하드죠
재질 SCM415
용도 황삭 가공용
죠성형 불가
정밀도 0.15mm
소프트죠
품명 소프트죠
재질 S45C
용도 황삭, 정삭 가공용
죠성형 가능
정밀도 0.02mm(죠 성형후)

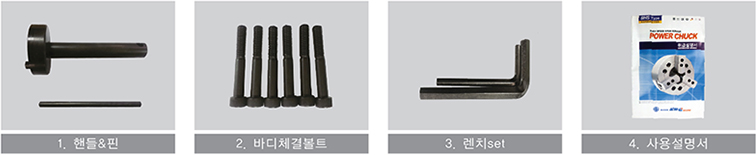

표준 부속품

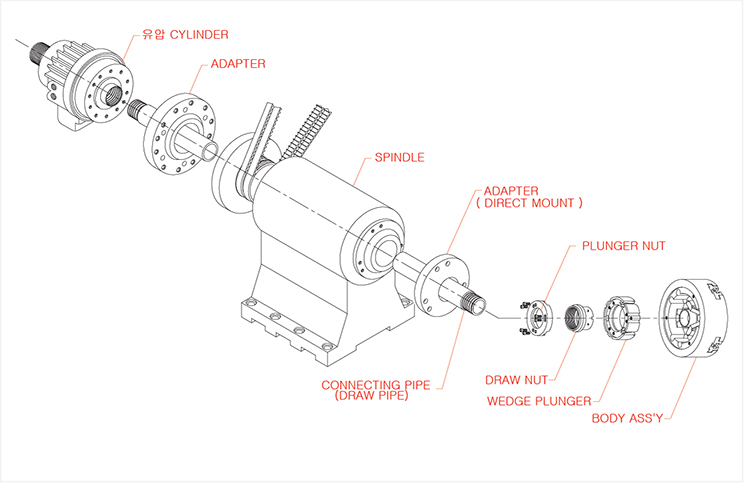

CNC 선반에 유압척 설치 개요

CNC 선반에 유압척 설치 개요

유압척 설치 방법

척을 드로파이프에 연결합니다.
1. 척의 소프트 죠오와 커버를 떼어내고 연결용핸들을 척의 중심 구멍에 삽입하여 드로나사를 회전시키면서 드로 파이프를
연결하여 주십시오.
2. 드로우너트와 드로파이프를 연결할 때, 자연스럽게 연결되지 않으면 나사부위를 확인하여 주십시오. 무리하게 연결하면
정도 불량의 원인이 되며 부품이 파손됩니다.

척을 스핀들(척 아답타)부착면에 부착하여 주십시오.
1. 연결용 핸들을 회전시켜 척이 선반의 스핀들 부착면에 완전히 밀착하게 해주십시오.

척 아답터 사양표

아답터 규격 장비 & 척 규격 비고
AP04A04-22T
AP05A04-21T SHS-05
AP06A05-15T SHS, SHC, SHCH-06
AP06A06-33T
AP06ST-25T
AP08A05-25T SHS, SHC, SHCH-08
AP08A06-25T
AP08A06-17T SHS, SHC, SHCH-08
AP08A06-26T SHH-08, WIA
AP08A06-33T
AP08A08-30T SHS, SHC, SHCH-08
AP10/12A08-37T 이스타이알
AP10/12A06-18T
AP10/12A06-25T
AP10/12A06K-28T
AP10/12A06-42T
AP10/12A08-18T SHS, SHC, SHCH-10/12
AP10/12A08-18T 현대
AP10/12A08-28T
AP10/12A08-42T 두산, 한국공작기계
AP10/12A08-33T
AP12A11-22T SHH-12
AP12A11-45T, 5T 한국공작기계
AP10/12A08-22T V450
AP10/12A08-42T V420
AP15/18A11-22T
AP10/18A11-24T V740
AP15/18A11-37T
AP15/18A11-45T, 5T 한국공작기계
AP15/18A08-22T V450
AP15/18A08-33T
AP15/18A08-68T
AP15/18A08-33T
AP18A08-42T WIA
AP18A11-22T
AP21/24A11-27T V740
AP21/24A11-42T V850
AP21/24A15-40T
AP21/24A15-27T
AP21/24A15-42T V850, VT900
AP21/24A15-53T
AP32A15-27T VCT-100R, 한국공작기계
APT15A11-22T
아답터 규격 장비 & 척 규격 비고
AP32A15-42T 한국공작기계, VT900
AP40A15-48T VT1100
AP630A20-121T ALEX용
AP800A20-60T ALEX용
APF08A06-17T
APF08A06-26T
APF10A08-18T
APF12A11-45T, 5T
APF12A15-55T
APF15A11-22T
APF15A11-60T
APF18A11-22T
APF32A15-60T
APT06A05-15T SHCT, SHST, SHTH-06
APT06A06-33T
APT08A06-17T SHCT, SHST, SHTH-08
APT08A06-26T
APT10/12A08-18T SHCT, SHST, SHTH-10/12
APT10A08-22T V450
APT10A08-28T
APT12A08-22T V450
APT15A11-22T
AP32A15-42T 한국공작기계, VT900
AP40A15-48T V1100
AP630A20-121T ALEXT용
AP800A20-60T ALEXT용
APF08A06-17T
APF08A06-26T
APF10A08-18T
APF12A11-45T, 5T
APF12A15-55T
APF15A11-22T
APF15A11-60T
APF18A11-22T
APF32A15-60T
APT06A05-15T
APT06A06-33T
APT08A06-17T SHST, SHTH-08
APT08A06-26T
APT10/12A08-18T SHTH-10/12
APT10A08-22T V450
APT10A08-28T VCT-100R, 한국공작기계
APT12A08-22T V450

척 체결볼트 사양(직접체결방식)

스핀들 아답터 척 - 스핀들 체결볼트 아답터 - 척 체결볼트
규격 길이 규격 길이
A2-4 SHS-05 DIR, MOUNT M10 60mm
A2-5 SHS-06 AP06A05-15T M10 95mm M6 20mm
A2-6 SHS-08 AP08A06-17T M12 105mm M6 20mm
A2-8 SHS-10 AP10/12A08-18T M16 120mm M8 20mm
A2-8 SHS-12 AP10/12A08-18T M16 130mm M8 20mm
A2-5 SHST-06 APT06A05-15T M10 95mm M6 20mm
A2-6 SHST-08 APT08A06-17T M12 105mm M6 20mm
A2-8 SHST-10 APT10/12A08-18T M16 120mm M8 20mm
A2-8 SHST-12 APT10/12A08-18T M16 130mm M8 20mm
A2-5 6" AP06A05-15T M10 100mm M6 15mm
A2-6 8" AP08A05-18T M12 110mm M6 20mm
A2-8 10" AP10/12A08-18T M16 120mm M8 20mm
A2-8 12" AP10/12A08-18T M16 150mm M8 20mm
A2-5 SHH-06 AP06A05-15T M10 95mm M6 20mm
A2-6 SHH-08 AP08A06-17T M12 105mm M6 20mm
A2-8 SHH-10 AP10/18A08-18T M16 120mm M8 20mm
A2-11 SHH-12 AP15/18A11-22T M20 130mm M10 25mm
A2-3 SHAH-04 DIR, MOUNT M10 55mm
A2-5 SHAH-06 AP06A05-15T M10 95mm M6 15mm
A2-6 SHAH-08 AP08A06-17T M12 105mm M6 20mm
A2-8 SHAH-10 AP10/12A08-18T M16 120mm M8 20mm
A2-8 SHAH-12 AP10/12A08-18T M16 130mm M8 20mm
A2-11 15", 18" AP10/12A08-18T M20 150mm M10 25mm
A2-15 21" AP21/24A15-27T M20/M24 160mm M12 35mm
A2-15 24" AP21/24A15-27T M20/M24 170mm M12 35mm
A2-5 SHC-06 AP06A05-15T M10 90mm M6 15mm
A2-6 SHC-08 AP08A06-17T M12 100mm M6 20mm
A2-8 SHC-10 AP10/12A08-18T M16 105mm M8 20mm
A2-8 SHC-12 AP10/12A08-18T M16 120mm M8 20mm
A2-11 15", 18" AP15/18A11-22T M20 130mm M10 20mm
A2-15 21" AP21/24A15-27T M20/M24 140mm M12 35mm
A2-15 24" AP21/24A15-27T M20/M24 140mm M12 35mm

척 체결볼트 사양(간접체결방식)

스핀들 아답터 척 - 스핀들 체결볼트 아답터 - 척 체결볼트
규격 길이 규격 길이
A2-6 SHS-06 AP06A06-33T M10 75mm M12 30mm
A2-5 SHS-08 AP08A05-25T M12 90mm M10 30mm
A2-8 SHS-08 AP08A08-30T M12 80mm M16 25mm
A2-6 SHS-10 AP10/12A06-25T M16 100mm M12 30mm
A2-6 SHS-10 AP10/12A06-28T M16 100mm M12 30mm
A2-8 10" APF10/12A08-42T M16 110mm M16 35mm
A2-6 SHS-12 AP10/12A06-25T M16 110mm M12 30mm
A2-6 SHS-12 AP10/12A06-28T M16 110mm M12 30mm
A2-6 SHST-10 AP10/12A06-25T M16 100mm M12 30mm
A2-6 SHST-10 AP10/12A06-28T M16 100mm M12 30mm
A2-6 SHST-12 AP10/12A06-25T M16 110mm M12 30mm
A2-6 SHST-12 AP10/12A06-28T M16 110mm M12 30mm
A2-6 SHAH-06 AP06A06-33T M10 80mm M12 30mm
A2-5 SHAH-08 AP08A05-25T M12 90mm M10 30mm
A2-8 SHAH-08 AP08A08-30T M12 80mm M16 25mm
A2-6 SHAH-10 AP10/12A06-25T M16 95mm M12 30mm
A2-6 SHAH-10 AP10/12A06-28T M16 95mm M12 30mm
A2-8 10" APF10/12A08-42T M16 110mm M16 35mm
A2-6 SHAH-12 AP10/12A06-25T M16 110mm M12 30mm
A2-6 SHAH-12 AP10/12A06-28T M16 110mm M12 30mm
A2-6 SHC-06 AP06A06-33T M10 70mm M12 30mm
A2-5 SHC-08 AP08A05-25T M12 85mm M10 30mm
A2-8 SHC-08 AP08A08-30T M12 75mm M16 25mm
A2-6 SHC-10 AP10/12A06-25T M16 90mm M12 30mm
A2-6 SHC-12 AP10/12A06-28T M16 100mm M12 30mm
A2-8 15" AP15A08-22T M20 105mm M16 40mm
A2-8 15" AP15A08-33T M20 110mm M16 35mm
A2-11 21" AP21/24A11-27T M22 110mm M20 55mm
A2-11 21" AP21/24A11-42T M22 120mm M20 50mm
A2-15 21" AP21/24A15-42T M22 120mm M24 50mm
A2-11 24" AP21/24A11-27T M22 110mm M20 55mm
A2-11 24" AP21/24A11-42T M22 120mm M20 50mm

메이커 장비 스핀들 사양표

두산인프라코어
장비명 규격
P240A ASA #5
P-240B ASA #6
P-240MA ASA #5
P-240MB ASA #6
P-240MSB ASA #6
PUMA280 ASA #8
PUMA280L ASA #8
PUMA280M ASA #8
PUMA280LM ASA #8
PUMA300A[LA] ASA #6
PUMA300B[LB] ASA #8
PUMA300C[LC] ASA #11
PUMA300MA[LMA] ASA #6
PUMA300MB[LMB] ASA #8
PUMA300MC[LMC] ASA #11
PUMA300SA ASA #6
PUMA300SB ASA #8
PUMA300SC ASA #11
PUMA300MAS ASA #6
PUMA300MSB ASA #8
PUMA300MSC ASA #11
P-400A ASA #8
P-400LA ASA #8
P-400B ASA #11
P-400LB ASA #11
P-400C ASA #15
P-400MA ASA #8
P-400LMA ASA #8
P-400MB ASA #11
P-400LMB ASA #11
P-400MC ASA #15
P-400LMC ASA #15
PUMA V480 ASA #15
PUMA V480L ASA #15
PUMA V480M ASA #15
PUMA V480LM ASA #15
Lynx220A ASA #5
Lynx220C[LC] ASA #6
Lynx220M[LM] ASA #5
Lynx220G ASA #5
PUMA V400 ASA #8
PUMA V400M ASA #8
PUMA V550 ASA #11
PUMA V550M ASA #11
PUMA V550-2SP ASA #11
VT-450 ASA #8
VT-450-2SP ASA #8
VT-450M ASA #8
VT-750 ASA #11
VT-750-2SP ASA #11
VT-752M ASA #11
VT-753M-2SP ASA #11
VT-900 ISO 720-1 A2#15
VT-9002SP ISO 720-1 A2#15
VT-900M ISO 720-1 A2#15
VT-9000-2SP ISO 720-1 A2#15
VT-1000 ISO 720-1 A2#15
VT-1000M ISO 720-1 A2#15
PUMA TT1800MS ASA #6
두산인프라코어
장비명 규격
PUMA600[L] ASA #15
PUMA700[L] ASA #15
PUMA800[L] ASA #20
PUMA600M[LM] ASA #15
PUMA700M[LM] ASA #15
PUMA CT-300 ASA #8
PUMA1500M ASA #5
PUMA1500MS ASA #5
PUMA2000M[LM] ASA #6
PUMA2000MS[LMS] ASA #6
PUMA2500M[LM] ASA #8
PUMA2500MS[LMS] ASA #8
PUMA1500Y ASA #5
PUMA1500SY ASA #5
PUMA2000Y[LY] ASA #6
PUMA2000SY[LSY] ASA #6
PUMA2500Y[LY][XLY] ASA #8
PUMA2500SY[LST] ASA #8
PUMA240-2SP A ASA #5
PUMA240-2SP B ASA #6
PUMA240-2SP C ASA #8
PUMA240-2SP ASA #8
MX2000 ASA #6
MX2500[L] ASA #8
MX2000T ASA #6
MX2000T[LT] ASA #8
MX2000S ASA #6
MX2000S[LS] ASA #8
MX2000ST ASA #6
MX2000ST[LST] ASA #8
MX3000 ASA #8
MX3000S ASA #8
PUMA TL2000[L] ASA #6
PUMA TL2000M[LM] ASA #6
PUMA TL2500[L] ASA #8
PUMA TL2500M[LM] ASA #8
PUMA TL1500MS ASA #8
PUMA TL1500SY ASA #5
PUMA TL2000SY ASA #6
PUMA TL2500M ASA #8
PUMA TL2500MS ASA #8
PUMA TL2500SY ASA #8
PUMA AW550 ASA #8
PUMA AW550-MF ASA #8
PUMA AW650 ASA #11
PUMA VAW600 ASA #11
PUMA VAW700 ASA #11
PUMA VAW800 ASA #11
H250T ASA #6
H250TM ASA #6
QL200H ASA #6
QL200HM ASA #6
H310T ASA #8
H310TM ASA #8
QL300H ASA #8
QL300HM ASA #8
HT230T ASA #5
HT230TG ASA #5
PUMA 500 ASA #15
PUMA TT1800SY ASA #6
위아(WIA)
장비명 규격
KIT450 Oi-TB A2-5
KIT450 J50L A2-5
KIT450 Oi-MATE A2-5
KIT450S A2-5
KIT60G Oi-TB A2-6
SKT60LM A2-5
SKT15 Oi-TB A2-5
SKT15 J50L A2-5
SKT15L O_I-TB A2-5
SKT15LM Oi-TB A2-5
SKT15SL Oi-TB A2-5
SKT15LMS Oi-TB A2-5
SKT21 Oi-TB A2-6
SKT21 J50L A2-6
SKT21L Oi-TB A2-6
SKT21LM Oi-TB A2-6
SKT21LS Oi-TB A2-6
SKT21LMS Oi-TB A2-6
SKT100 Oi-TC A2-5
SKT100M Oi-TC A2-5
SKT100 J50l A2-5
SKT100 KSNC A2-5
SKT200 Oi-TB A2-6
SKT250 FOi-TC A2-8
SKT250LM FOi-TC A2-8
SKT250MS FOi-TC A2-8
SKT250SY F18i-TB A2-8
SKT28 Oi-TB A2-8
SKT28L Oi-TB A2-8
SKT28LB Oi-TB A2-8
SKT28LM Oi-TB A2-8
SKT300 Oi-TB A2-8
SKT300MS F21i A2-8
SKT400 FOi-TC A2-8
SKT400M F21i-TB A2-8
SKT400C FOi-TC A2-11
SKT460 18TC A2-11
KT311 A2-8
KT31AW A2-8
SKT400AW FOi-TB A2-8
SKT500AW FOi-TB A2-8
SKT600AW FOi-TB A2-8
SKT210-2SP 18i-TB A2-6
SKT210SY 18i-TB A2-6
SKT F200-2SP A2-6
SKT F250-2SP A2-8
SKT F200M-2SP A2-8
WT250 Oi-TB A2-8
WIT30AMW 18i-TB
VT300 Oi-TB
VT300M 18i-TB
SKT2500MTS 18iTB
SKT200TTSY
SKT21V/M
SKT V3R
SKT V3L
SKT V5R
SKT V5L

메이커 장비 스핀들 사양표

대우중공업
장비명 규격
Lynx200A ASA #5
Lynx200B ASA #6
PUMA-10 ASA #8
PUMA-10HC ASA #8
PUMA-10S ASA #8
PUMA-12 ASA #8
PUMA-12-C ASA #8
PUMA-12L-B ASA #8
PUMA-12L ASA #8
PUMA-12S ASA #8
PUMA-15 ASA #11
PUMA-18 ASA #15
PUMA-200SUB
PUMA-200A ASA #6
PUMA-200B ASA #6
PUMA-200C ASA #6
PUMA-250 SUB
PUMA-250A ASA #6
PUMA-250B ASA #8
PUMA-350A ASA #8
PUMA-350B ASA #11
PUMA-350MA ASA #8
PUMA-4 ASA #5
PUMA-4E ASA #5
PUMA-4G ASA #5
PUMA-6 ASA #5
PUMA-6G ASA #5
PUMA-6S ASA #5
PUMA-8-2SP ASA #6
PUMA-8HC ASA #6
PUMA-8HC-3A ASA #6
PUMA-8UHS ASA #6
PV-10 ASA #6
PV-10-2 ASA #8
두산기계
장비명 규격
ACT-3 ASA #6
ACT-4 ASA #8
ACT2SP-2
ACT2SP-3 ASA #6
ACT2SP-V3
ACT2SP-V5
ACT V3R ASA #8
ACT V5R ASA #8
ACT 3X ASA #6
ACT 3XT ASA #6
ACT 3XTM ASA #6
DOTTURN-3 ASA #6
DOTTURN-4 ASA #8
DOTTURN-T2
DOTTURN-T3 ASA #6
DOTTURN280 ASA #6
DOTTURN310 ASA #6
DOTTURNV3R
DOTTURNV5R
DOTTURN2SP-V3
DOTTURN2SP-V5 ASA #6
DOOPLEX3V ASA #11
화천기계공업
장비명 규격
ECO-1
ECO-2
ECO-2SP
ECO-2SP3 ASA #8
ECO-3
ECO-5V ASA #11
ECO-5V-2SP ASA #11
ECOSTAR-1
ECOSTAR-2 ASA #6
ECOSTAR-3 ASA #8
ECOTURN
HI-ECO10 ASA #5
HI-ECO10G ASA #5
HI-ECO11
HI-ECO15A ASA #5
HI-ECO21A ASA #6
HI-ECO21HS ASA #6
HI-ECO31 ASA #8
HI-ECO35 ASA #8
HOT-1000 ASA #5
현대정공
장비명 규격
HIT-6GT ASA #5
HIT-8 ASA #5
HIT-8G ASA #5
HIT-8EX ASA #5
HIT-15 ASA #6
HIT-18 ASA #8
HIT-28 ASA #8
HIT-30 ASA #8
HIT-35 ASA #8
HIT-5V ASA #11
HIT-20M ASA #8
QT-8N ASA #5
QT-8N-2SP ASA #5
QT-15N ASA #6
QT-18N ASA #8
QT-18N-2SP ASA #8
QT-28N ASA #8
QT-30N ASA #8
QT-35N ASA #8
QT-40N
삼성중공업
장비명 규격
SL-15
SL-25 ASA #6
SL25A/500 ASA #6
SL-35 ASA #8
DL-20 ASA #6
기아기공
장비명 규격
4NEII-600
KIT30A ASA #5
KIT30B
NR-15 ASA #5
NR-18 ASA #6
NR-20 ASA #6
NR-23 ASA #8
KT-15 ASA #5
KT-21 ASA #6
KT-21S ASA #6
KT-25S ASA #8
KT-30B
KT-31
MV-5
세일중공업
장비명 규격
TNL-20 ASA #4
TNL-25 ASA #5
TNL-35 ASA #6
TNL-45 ASA #6
TNL-53 ASA #8
TNL-60 ASA #6
TNL-80-V2 ASA #6
TNL-120 ASA #6
TNL20-R
TVL-20-RM
TVL-20-TW
TVL-20-TWM
THN-4
THN-4A
THN-5 ASA #8
THN-10
TRG-80
TSL-6G ASA #5
DFT-180-2
DFT-250-2
MAHATURN-35 ASA #6
한화
장비명 규격
PL3B
TC-1
TC-2(L) ASA #6
TC-2(H)
TC-3(L5) ASA #8
TC-3(L10) ASA #8
HAMA-2 ASA #6
대구중공업
장비명 규격
DC-1 ASA #5
DC-2 ASA #5
DC-3
DCV-3R
DCV-5R
DCT-5

장비별 척 사양표(두산인프라코어 신기종)

NC선반기종 척 사양 척 규격 실린더 규격
Lynx220G(v-640i) 6" SHC-06 SY-1020R
Lynx220G(F-oiT) 6" SHC-06 SY-1020R
Lynx220G 6" SHS-06 (M52 x P2.0) SSYH-06CAD
Lynx220A 6" SHS-06 (M52 x P2.0) SSYH-06CAD
Lynx220B 8" SHS-08 (M60 x P2.0) SSYH-08CAD
Lynx220C 8" SHH-08 (M75 x P2.0-D66) SSYH-08CAD (M75 x P2.0)
Lynx220LC 8" SHH-08 (M75 x P2.0-D66) SSYH-08CAD (M75 x P2.0)
Lynx220A 6" SHS-06 (M52 x P2.0) SSYH-06CAD
Lynx220C 8" SHH-08 (M75 x P2.0-D66) SSH-08CAD (M75 x P2.0)
Lynx220M 6" SHH-06 (M60 x P2.0) SSH-06CAD
S280N(LM) 6" / 8" SHS-08 (M60 x P2.0) SSYH-08CAD
S310N(NM) 8" / 10" SHS-10 (M85 x P2.0) SSYH-10CAD
PUMA240A/B 6" SHS-06 (M52 x P2.0) SSH-06CAD
PUMA240B 8" SHS-08 (M75 x P2.0-D66) SSH-08CAD (M75 x P2.0)
PUMA240MA 8" SHS-08 (M75 x P2.0-D66) SSH-08CAD (M75 x P2.0)
PUMA240MSB 8" SHS-08 (M75 x P2.0-D66) SSH-08CAD (M75 x P2.0)
PUMA240MSD 5" SHS-05 (M42 x P1.5) SSYH-05CC
8" SHH-08 (M75 x P2.0-D66) SSH-08CAD (M75 x P2.0)
10" SHS-10 (M85 x P2.0) Long Stoke형 10" (M85 x P2.0)
PUMA280L 10" SHS-10 (M85 x P2.0) SSYH-10CAD
PUMA280M/LM 10" / 12" SHS-12 (M100 x P2.0) SSYH-12CAD
PUMA CT300 10" / 12" SHH-12 (M112 x P2.0-D103) 단축 Long Stoke형 12"
PUMA 300A(LA) 8" SHH-08 (M75 x P2.0-D66) Long Stoke형 8" (M75 x P2.0)
PUMA 300B(LB) 10" SHS-10 (M85 x P2.0) SSYH-08CAD
PUMA 300C(LC) 12" SHH-12 (M112 x P2.0-D103) 단축Long Stoke형 12"
PUMA 300MA 8" SHH-08 (M75 x P2.0-D66) Long Stoke형 8" (M75 x P2.0)
PUMA 300MB 10" SHS-10 (M85 x P2.0) SSYH-10CAD
PUMA 300MC 12" SHH-12 (M112 x P2.0-D103) 단축Long Stoke형 12"
PUMA 300LMA 8" SHH-08 (M75 x P2.0-D66) Long Stoke형 8" (M75 x P2.0)
PUMA 300LMB 10" SHS-10 (M85 x P2.0) SSYH-10CAD
PUMA 300LMC 12" SHH-12 (M112 x P2.0-D103) 단축Long Stoke형 12"
PUMA 300SA 8" SHH-08 (M75 x P2.0-D66) Long Stoke형 8" (M75 x P2.0)
PUMA 300SB 10" SHS-10 (M85 x P2.0) SSYH-10CAD
PUMA 300SC 12" SHS-12 (M112 x P2.0-D103) 단축Long Stoke형 12"
PUMA 300MS 6" SHS-06 (M52 x P2.0) SSYH-6CAD
PUMA 300MSA 8" SHH-08 (M75 x P2.0-D66) Long Stoke형 8" (M75 x P2.0)
PUMA 300MSB 10" SHS-10 (M85 x P2.0) SSYH-10CAD
PUMA 300MSC 12" SHH-12 (M112 x P2.0-D103) 단축Long Stoke형 12"
PUMA 400A 12" SHS-12 (M100 x P2.0) SSYH-12CAD
PUMA 400B 15" 중공형15" (M130 x P2.0) Long Stoke형 15" CAD
PUMA 400C 12" 중공형21" (M150 x P2.0) Long Stoke형 21" CAD
PUMA 400MA 12" SHH-12 (M112 x P2.0-D103) 단축Long Stoke형 12"
PUMA 400MB 15" 중공형15" (M130 x P2.0) Long Stoke형 15" CAD
PUMA 400MC 21" 중공형21" (M150 x P2.0) Long Stoke형 21" CAD
PUMA 400LA 12" SHH-12 (M112 x P2.0-D103) 단축Long Stoke형 12"
PUMA 400LB 15" 중공형15" (M130 x P2.0) Long Stoke형 15" CAD
PUMA 400LC 21" 중공형21" (M150 x P2.0) Long Stoke형 21" CAD
PUMA 400LMA 12" SHH-12 (M112 x P2.0-D103) 단축Long Stoke형 12"
PUMA 400LMB 15" 중공형15" (M130 x P2.0) Long Stoke형 21" CAD
PUMA 400LMC 21" 중공형21" (M150 x P2.0) Long Stoke형 21" CAD
PUMA 480L 21" 중공형21" (M150 x P2.0) Long Stoke형 21" CAD
PUMA 480M/LM 21" 중공형21" (M150 x P2.0) Long Stoke형 21" CAD
PUMA 500 18" 중공형21" (M130 x P2.0) Long Stoke형 18" CAD
PUMA 600(L) 18", 21" 중공형21" (M150 x P2.0) Long Stoke형 21" CAD
PUMA 600(LM) 18", 21" 중공형21" (M150 x P2.0) Long Stoke형 21" CAD
PUMA 700(L) 18", 21", 24" 중공형24" Long Stoke형 24" CAD
PUMA 700(LM) 18", 21", 24" 중공형24" Long Stoke형 24" CAD
PUMA 800(L) 24", 32" 중공형32" (M175 x P3.0) Long Stoke형 32" CAD
S400 10" SHS-10 (M75 x P2.0) SSYH-10CAD
S400M 10" SHS-10 (M75 x P2.0) SSYH-10CAD
S550L 12" SHAH-12 (M75 x P2.0) SSYH-12CC
S550LM 12" SHAH-12 (M88 x P2.0) SSYH-12CC
S700 15" 중공형15" (M130 x P2.0) 단축Long Stoke형 15"
S700M 15" 중공형15" (M130 x P2.0) 단축Long Stoke형 15"
PUMA 1500M/Y 6" SHS-06 (M52 x P2.0) SSYH-06CAD
PUMA 1500MS/SY 6" SHS-06 (M42 x P1.5) SSYH-04CC
PUMA 200M/Y 8" SHH-08 (M75 x P2.0-D66) SSYH-08CAD
PUMA 2000LM/LY 8" SHH-08 (M75 x P2.0-D66) Long Stoke형 8" (M75 x P2.0)
PUMA 2000MS/SY 8" SHH-08 (M75 x P2.0-D66) SSYH-08CAD
PUMA 2000MS/LSY 8" SHH-08 (M75 x P2.0-D66) SSYH-08CAD
PUMA 2500M/Y 10" SHS-10 (M85 x P2.0) SSYH-10" CAD
PUMA 2500LM/LY 10" SHS-10 (M85 x P2.0) SSYH-10" CAD
PUMA 2500MS/SY 10" SHS-10 (M85 x P2.0) SSYH-10" CAD
PUMA 2500MS/LMS 10" SHS-10 (M85 x P2.0) SSYH-10" CAD
PUMA 2500LXY 10" SHS-10 (M85 x P2.0) SSYH-10" CAD
PUMA V400 12" SHC-12 SY1530RE(근접S/W부착형)
PUMA V400M 12" SHC-12 SY1530RE(근접S/W부착형)
PUMA V400-2SP 12" SHC-12 SY1530RE(근접S/W부착형)
PUMA V550 15" 중실형15" 근접S/W부착형 중실2035
PUMA V550-2SP 15" 중실형15" 근접S/W부착형 중실2035
PUMA V550M 15" 중실형15" 근접S/W부착형 중실2035
VT450 12" SHC-12 SY1530RE(근접S/W부착형)
VT450M 12" SHC-12 SY1530RE(근접S/W부착형)
VT450T 12" SHC-12 SY1530RE(근접S/W부착형)
VT450TM 12" SHC-12 SY1530RE(근접S/W부착형)
VT750 15" 중실형15" 근접S/W부착형 중실2035
VT750M 15" 중실형15" 근접S/W부착형 중실2035
VT750T 15" 중실형15" 근접S/W부착형 중실2035
VT750TM 15" 중실형15" 근접S/W부착형 중실2035
VT-900 21", 24" 중실형21" 근접S/W부착형 중실2035
VT-900M 21", 24" 중실형24" 근접S/W부착형 중실2035
VT-900T 21", 24" 중실형24" 근접S/W부착형 중실2035
VT-900TM 21", 24" 중실형24" 근접S/W부착형 중실2035
VT-1100 32" 중실형32" 근접S/W부착형 중실2050
VT-1100 40" 중실형40" 근접S/W부착형 중실2560
INVERTURN 2500 8" SHS-08 (M60 x P2.0) SSYH-08" CAD
INVERTURN 3000 10", 12" SHS-10 (M100 x P2.0) SSYH-10" CAD
INVERTURN 3000M 10", 12" SHS-12 (M100 x P2.0) SSYH-12" CAD
PUMA 240-2SP(A) 6" SHS-06 (M52 x P2.0) SSYH-06" CC
PUMA 240-2SP(B) 8" SHS-08 (M60 x P2.0) SSYH-08CAD
PUMA 240-2SP(C) 10" SHS-10 (M85 x P2.0) SSYH-10CAD
HIT230T 6" SHS-06 (M52 x P2.0) SSYH-06CC
H250T 8" SHS-08 (M60 x P2.0) SSYH-08CC
H250TM 8" SHS-08 (M60 x P2.0) SSYH-08CC
H310T 8" SHS-08 (M60 x P2.0) SSYH-08CC
H390TM 8" SHS-08 (M60 x P2.0) SSYH-08CC
H310TM.H 10" SHS-10 (M85 x P2.0) SSYH-10CC
Lynx220GL 자동화기 - -
PUMA 240GL 자동화기 - -
PUMA 2500GL 자동화기 - -
PUMA 3000GL 자동화기 - -
PUMA 240-2SP-GL 자동화기 - -
PUMA TT2500SY GL 자동화기 - -
PUMA MX2500SY GL 자동화기 - -
QL200H 8" SHS-08 (M60 x P2.0) SSYH-08CAD
QL200HM 8" SHS-08 (M60 x P2.0) SSYH-08CAD
QL300H 8" SHS-08 (M60 x P2.0) SSYH-08CAD
QL300HM 8" SHS-08 (M60 x P2.0) SSYH-08CAD
HT230TH/td> 6" SHS-06 (M52 x P2.0) SSYH-06CC
PUMA AW550 20" - 근접S/W부착형 1240
PUMA AW550-MF 20" - 근접S/W부착형 1550
PUMA AW650 24" - 근접S/W부착형 1550
PUMA VAW600-MF 22" - 근접S/W부착형 2050
PUMA VAW700-MF 26" - 근접S/W부착형 2050
PUMA VAW800-MF 28" - 근접S/W부착형 2050
TT 1500 6" SHH-06 (M60 x P2.0) SSH-06" CAD
TT 1800 8" SHH-08 (M75 x P2.0-D66) SSH-08" CAD (M75 x P2.0)
TT 2000 8" SHH-08 (M75 x P2.0-D66) SSH-08" CAD (M75 x P2.0)
TT 2500 10" SHS-10 (M85 x P2.0) SSYH-10CAD
TL 2000 8" SHH-08 (M75 x P2.0-D66) SSH-08" CAD (M75 x P2.0)
TL 2500 10" SHS-10 (M85 x P2.0) SSYH-10CAD
MX 1600 6" SHS-06 (M42 x P2.0) SSYH-06CAD
MX 2100 8" SHS-08 (M60 x P2.0) SSYH-08CAD
MX 2500 10" SHS-10 (M85 x P2.0) SSYH-10CAD
MX 3000 12" SHS-12 (M100 x P2.0) SSYH-12CAD
PV15T 24" 중실형24" (M30 x P3.5-L62) 근접S/W부착형 2035
24MSD 5" SHS-05 (M42 x P1.5-D33) SSYH-05CC
24MSD 8" SHH-08 (M75 x P2.0-D66) SSYH-08DCC (M75 x P2.0)
P24MD 8" SHH-08 (M75 x P2.0-D66) SSYH-08DCC (M75 x P2.0)
P30L 10" SHS-10 (M85 x P2.0) SSYH-08DCC (M85 x P2.0)
PM30 12" SHH-12 (M112 x P103) 단축 Long Stroke형 12"
P30S 12" SHH-12 (M112 x P103) 단축 Long Stroke형 12"
P30S 6" SHH-06 (M52 x P1.5) SSHY-06CC (M52 x P1.5)
PX250T 10" SHS-10 (M85 x P2.0) SSHY-06DC (M85 x P2.0)
PT18SY 8" SHH-08 (M75 x P2.0-D66) SSHY-08
P48LM 21" 중공형21" (M175 x P2.0) Long Stroke형 2816DCC
P700LM 32" 중공형32" (M175 x P2.0-D240) Long Stroke형 2816DCC
P60M 24" 중공형24" (M175 x P2.0-D165) Long Stroke형 2816DCC
X25LST 10" SHS-10 (M85 x P2.0-D77) SSHY-10CAD
30MS 6" SHS-06 (M52 x P2.0) SSHY-06CC(M52 x P2.0)
PVX30 12" SHC-12 (M20 x P2.5-L133) SY-1530RE

장비별 척 사양표(현대 위아)

NC선반기종 척 사양 척 규격 실린더 규격
SKT300 12" SHSA-12[K] (M100 x P2.0) SSHY-12CCK
SKT300L 12" SHSA-12[K] (M100 x P2.0) SSHY-12CCK
SKT300LM 12" SHSA-12[K] (M100 x P2.0) SSHY-12CCK
SKT300M 12" SHSA-12[K] (M100 x P2.0) SSHY-12CCK
SKT300MS(M) 12" SHSA-12[K] (M100 x P2.0) SSHY-12CCK
SKT250L 10" SHSA-10[K] (M85 x P2.0) SSHY-10CCK
SKT250LMS 10" SHSA-10[K] (M85 x P2.0) SSHY-10CCK
SKT250M 10" SHSA-10[K] (M85 x P2.0) SSHY-10CCK
SKT250MS(M) 10" SHSA-10[K] (M85 x P2.0) SSHY-10CCK
SKT250LMS 10" SHSA-10[K] (M85 x P2.0) SSHY-10CCK
SKT500AW 15" 중실형15" (P3.0)/AP08 중실1550RE-K01(롱)
SKT600AW 15" 중실형15" (P3.0)/AP08 중실1550RE-K01(롱)
SKT200TTY 8" SHH-08 (M74 x P1.5) SSH-08CCK
SKT250LMS 10" SHSA-10[K] (M64 x P1.6) SSHY-10CCK
10" SHc-10[K] SY-1530RE
SKT15LMS 6" SHSA-06[K] (M50 x P1.5) SSHY-06CCK
SKT21LMS 8" SHH-08[K] (M74 x P1.5) SSH-08CCK
SKT15/21LMS 5" SHS-05[K] (M40 x P1.5) SSHY-05K
SKT21LMS 10" SHSA-10A06 (M76 x P1.5) SSHY-10CCK
SKT400C 15" 중공형15" A11 (M130 x P2.0)
SKT460 15" 중공형15" A11 (M130 x P2.0)
SKT460 18" 중공형18" A11 (M130 x P2.0)
SKT400M 15" 중공형15" A08 (M100 x P2.0)
SKT460 21" 중공형21" A11 (M130 x P2.0)
SKT400M 12" SHSA-12[H] (M100 x P2.0) SSHY-12CCK
SKT400M 15" 중공형15" A08 (M130 x P2.0)
SKT450 6" SHC-06[K] SY-1020R
SKT450 6" SHSA-06[K] (M50 x P1.5)-아답터 포함 SSHY-06CCK
SKT450 6" SHSA-06[K] (M50 x P1.5) SSHY-06CCK
SKT450 8" SHAH-08 (M50 x P1.5) SSHY-08CCK
SKT28LM 12" SHSA-12[K] (M93 x P2.0) SSHY-12CCK
SKT100 6" SHSA-06[K] (M52 x P1.5) SSHY-06CCK
SKT160A 6" SHSA-06[K] (M52 x P1.5) SSHY-06CCK
SKT100 6" SHC-06[K] SY-1020R
SKT160A 6" SHC-06[K] SY-1020R
SKT28 10" SHSA-10[K] (M85 x P2.0) SSHY-10CCK
SKT200 10" SHSA-10A06 (M76 x P1.5) SSHY-10CCK
SKT200 8" SHH-08[K] (M74 x P1.5)-구형 SSH-08CCK
SKT200 8" SHH-08[K] (M74 x P1.5)-신형 SSH-08CCK
SKT200 8" SHH-08[K] (M58 x P1.5)-단종 SSHY-08CCK
SKT300 12" SHSA-12[K] (M100 x P2.0) SSHY-12CCK
SKT250M 12" SHSA-12[K] (M85 x P2.0) SSHY-10CCK
SKT250LM 12" SHSA-12[K] (M85 x P2.0) SSHY-10CCK
SKT100 6" SHST-06 (M50 x P1.5) SSHY-06CCK
SKT160A 6" SHST-06 (M50 x P1.5) SSHY-06CCK
SKT200 8" SHSA-08[H] (M60 x P2.0) SSHY-08CCK
SKT200 8" SHST-08 (M50 x P1.5) SSHY-08CCK
SKT200 8" SHAH-08 (M50 x P1.5) SSHY-08CCK
SKT160A 8" SHAH-08 (M50 x P1.5) SSHY-08CCK
KIT450 6" SHSA-06[K] (M50 x P1.5) SSHY-06CCK
KIT60G 10" SHS-10[K] (M74 / AP10 / A06) SSHY-10CCH
KIT400 6" SHS-06[H] (52 x P1.5) SSHY-06CCH
KIT450 8" SHAH-08 (M50 x P1.5) SSHY-08CCK
SKT-V5R/L 15" 중실형18" A11(수직형) 근접S/W부착형 2035
SKT-F200 8" SHC-08[H] SY-1225R
SKT-V3R/L 12" SHC-12A08 SY-1530RE
SKT-V5R/L 18" 중실형18" A11(수직형) 근접S/W부착형 2035
SKT-V5R/L 21" 중실형21" A11(수직형) 근접S/W부착형 2035
SKT15 6" SHSA-06[K] (M50 x P1.5) SSHY-06CCK
SKT15 6" SHC-06[K] SY-1020R
SKT21 10" SHSA-10A06 (M76 x P1.5) SSHY-10CCK
SKT21 8" SHH-08[K] (M74 x P1.5)-구형 SSH-08CCK
SKT22 8" SHH-08 (M74 x P1.5)-신형 SSH-08CCK
KIT-250 5" SHSA-05[K] (M40 x P1.5) SSHY-05CC
HIT-V3 R/L 12" SHC-12A08(수직형) SY-1530RE
HIT-18 10" SHSA-10[H] (M80 x P2.0) SSHY-10CCH
