구분 | 모델명 | 규격 | 죠 폭 | 벌림길이 (MAX) |
죠 높이 | 증력장치 | 병렬사용 | 병렬사용시 높이정밀도 |
---|---|---|---|---|---|---|---|---|
파워바이스 | PVS 표준형 | PVS-100(4") | 100 | 150 | 40 | ● | ◎ | 0.010 |
PVS-125(5") | 125 | 230 | 50 | |||||
PVS-160(6") | 160 | 300 | 60 | |||||
PVS-200(8") | 200 | 320 | 70 | |||||
PVS-250(10") | 250 | 450 | 80 | |||||
PVL 확장형 | PVL-160(6") | 160 | 354 | 60 | ● | ◎ | 0.010 | |
PVL-200(8") | 200 | 405 | 70 | |||||
PVS-SJ 스탭죠형 | PVS-160SJ(6") | 160 | 400 | 60 | ● | ◎ | 0.010 | |
PVS-200SJ(8") | 200 | 420 | 70 | |||||
PVL-SJ 확장 스탭죠형 |
PVL-160SJ(6") | 160 | 454 | 60 | ● | ◎ | 0.010 | |
PVL-200SJ(8") | 200 | 505 | 70 | |||||
PVS-S 숏타입형 | PVS-160S(6") | 160 | 125 | 60 | ● | ◎ | 0.010 | |
PVS-200S(8") | 200 | 160 | 70 | |||||
유압바이스 | HY 기구식 | HY-150(6") | 150 | 300 | 51 | ● | O | 0.015 |
HP 유압식 | HP-200(8") | 200 | 300 | 62 | - | O | 0.015 | |
HP-250(10") | 250 | 350 | 80 | - | O | 0.015 | ||
머신바이스 | MVS 범용 | MVS-150(6") | 150 | 110 | 45 | - | - | 0.020 |
MVS-175(7") | 175 | 132 | 50 | - | - | 0.020 | ||
MVS-200(8") | 200 | 160 | 55 | - | - | 0.020 | ||
MVS-250(10") | 250 | 199 | 75 | - | - | 0.020 |

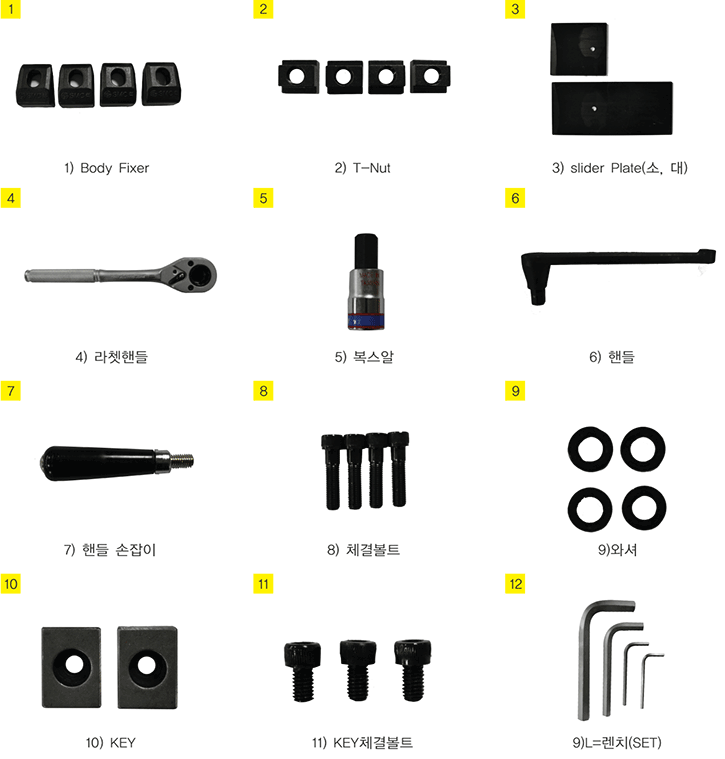

규격 | 볼트 SIZE | 너트 SIZE | 와셔 SIZE | KEY SIZE | 핸들 SIZE |
---|---|---|---|---|---|
PVS-100(4") | M12 x 45L | M12용 | ø12 x 2.5T | 20 x 14 x 9 | 14mm |
PVS-125(5") | M16 x 65L | M16용 | ø16 x 3.0T | 25 x 18 x 10 | |
PVS-160(6") | |||||
PVS-200(8") | |||||
PVS-250(10") | M20 x 65L | M20용 | ø20 x 3.0T | 30 x 22 x 10 | |
MVS-150(6") | M16 x 65L | M16용 | ø16용 | 34 x 16 x 10 | 18mm |
MVS-175(7") | M16 x 75L | 21mm | |||
MVS-200(8") | 36 x 20 x 12 | ||||
MVS-250(10") | M18 x 90L | M18용 | ø18용 | 22mm | |
HY-150(6") | M16 x 75L | M16용 | ø16용 | 34 x 16 x 10 | 19mm |
HY-200(8") | 36 x 20 x 12 | ||||
HY-250(10") | M18 x 90L | M18용 | ø18용 | 36 x 20 x 12 |

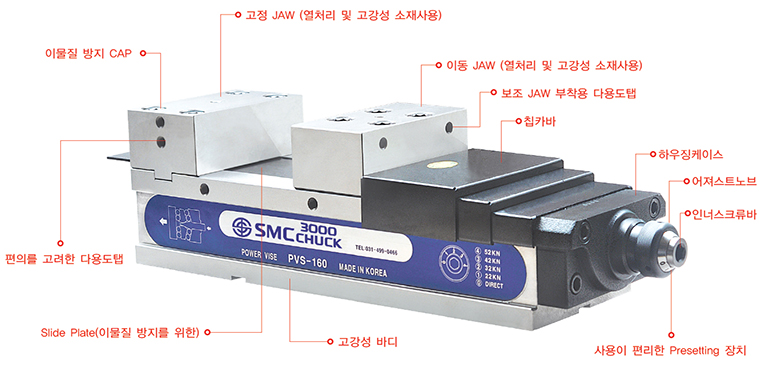

파워바이스는 주로 MCT, 밀링의 가공작업시 공작물을 고정하는 고정구로서 기계식 증압장치의 증력에 의하여 공작물을 고강도로
고정하며 바디의 4면 고정밀도로 연마 제작되었습니다.
NO | 규격 | 죠 폭 | 최대벌림 길이 | NO | 규격 | 죠 폭 | 최대벌림 길이 |
---|---|---|---|---|---|---|---|
1 | PVS-100(4") | 100 | 150 | 5 | PVS-250(10") | 250 | 450 |
2 | PVS-125(5") | 125 | 230 | 6 | PVS-160(6") | 160 | 354 |
3 | PVS-160(6") | 160 | 300 | 7 | PVS-200(8") | 200 | 405 |
4 | PVS-200(8") | 200 | 320 |

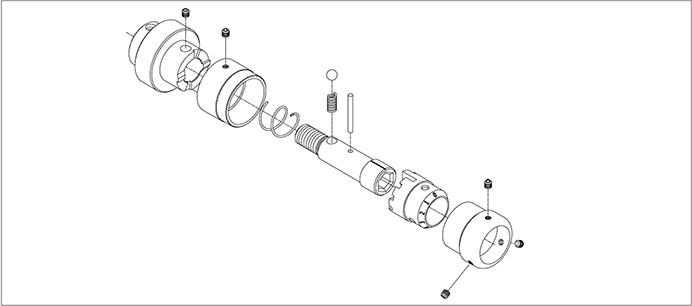

디스크 스프링의 압축력을 죠의 파악력으로 변환시켜 힘을 증력시키는 구조
1. 기구적 장치이므로 ,유압식에 비하여 유지 보수가 쉽다.
2. 누유로 인한 파악력 저하 우려가 없다

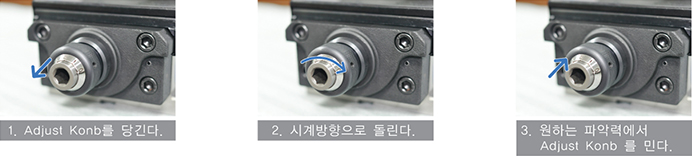

프리셋팅장치란 내부에 스프링 장력을 단계별로 증가시켜 파악력을 일정하게 유지해주는 장치이다.
파악력 설정
공작물의 변형이나 손상을 고려하여 적절한 파악력을 선정하여 주십시오. 파악길이가 최종적으로 확정되면 조절 손잡이의 설정 파악력의 숫자에 올 수 있게 돌려 주십시오.
규격 / 파악단 | 4단 | 3단 | 2단 | 1단 | 0단 |
---|---|---|---|---|---|
PVS-100(4") | 25 | 16 | 10 | 5 | 수동 |
PVS-125(5") | 35 | 27 | 20 | 10 | 수동 |
PVS-160(6") | 60 | 45 | 32 | 20 | 수동 |
PVS-200(8") | 60 | 45 | 32 | 20 | 수동 |
PVS-250(10") | 80 | 65 | 37 | 25 | 수동 |
사용방법
공작물의 변형이나 손상을 고려하여 적절한 파악력을 선정하여 주십시오. 파악길이가 최종적으로 확정되면 조절 손잡이의 설정
파악력의 숫자에 올 수 있게 돌려 주십시오.
1. 바이스를 기계에 설치시는 아이볼트나 와이어로프를 사용 하여 바이스에 충격이 없도록 주의 해 주십시오.
2. 설치기계의 표면이나 바이스의 밑면은 깨끗하게 유지하며, 날카로운 모서리는 제거하여 주십시오.

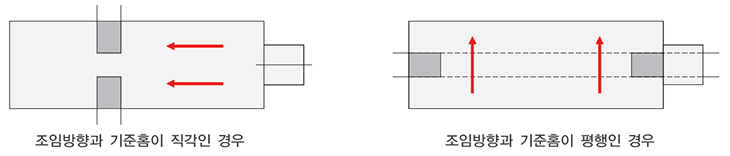

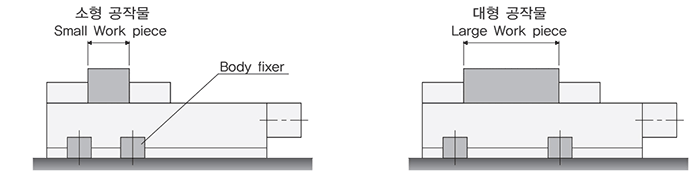

3. T-홈 사용시 위치 선정을 주의 깊게 해 주십시오.

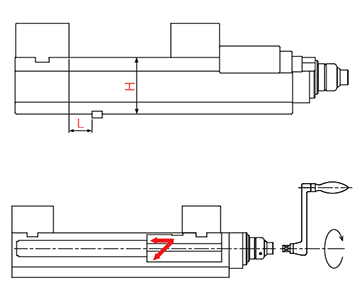

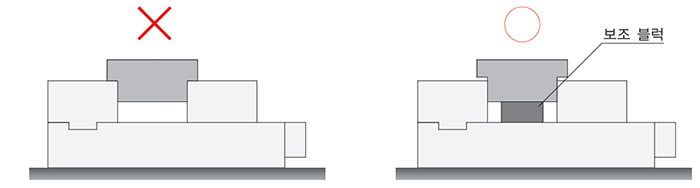

임의 위치에서 고정되게 핸들을 시계방향으로 돌려 이동 죠오를 공작물 쪽으로 밀어 주십시오. 가벼운 저항을 느낄 것입니다. 이때 핸들을 계속 돌리면 클러치가 빠지면 증력 시스템이 작동되어지며 스토포가 있는 위치까지 핸들을 작동시키면 결과적으로 초기 설정한 파악력으로 공작물을 파악하게 됩니다.
※ 작동 조건이나 빈도에 따라 적절한 주기로 보수점검 해주십시오
1. 본체 상면이 이물질에 손상되지 않았는지 확인하시고 사용시 오일을 공급해 주십시오.
2. 슬라이더 플레이트 부착부를 항상 깨끗이 해 주십시오.
3. 스크류바와 T홈부에는 고압용 그리스를 사용해 주십시오.

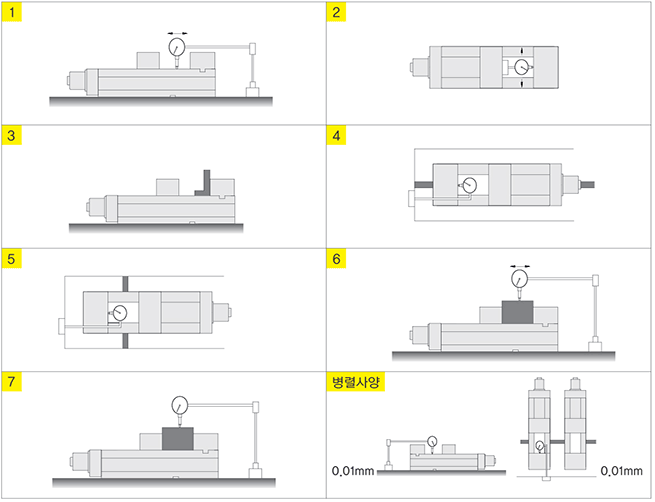

No | 측정항목 | 측정범위 | 허용치 |
---|---|---|---|
PVS / PVL | |||
1 | 몸체 밑면과 상면의 평행도 | 100mm에 대하여 | 0.01 |
2 | 고정죠와 이동죠 양 파악면과의 평행도 | 죠의 전높이에 대하여 | 0.01 |
3 | 고정죠와 및 이동죠와 몸체 상면가의 직각도 | 100mm에 대하여 | 0.01 |
4 | 가이드블록 측면과 고정죠와의 직각도 | 100mm에 대하여 | 0.015 |
5 | 가이드블록 측면과 고정죠와의 평행도 | 죠의 전높이에 대하여 | 0.01 |
6 | 파악시 몸체와 테스트 블럭과의 평행도 | 100mm에 대하여 | 0.015 |
7 | 파악시 몸체와 테스트 블럭과의 부상량 | 죠의 전높이에 대하여 | 0.015 |
