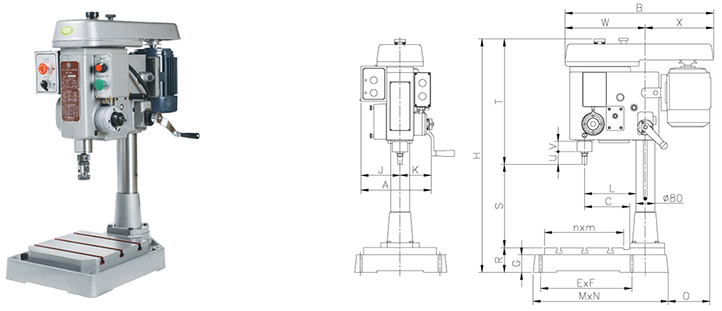

MODEL | A | B | C | E x F | G | H | J | K | L | M x N | O | R | S Max | T | U | V | W | X |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SMT-360 | 275 | 541 | 176 | 287x247 | 75 | 915 | 155 | 120 | 185 | 452x300 | 160 | 106 | 328 | 493 | 42 | 45 | 293 | 248 |
SMT-390 | 299 | 635 | 192 | 390x240 | 75 | 1000 | 167 | 132 | 220 | 580x400 | 176 | 106 | 366 | 538 | 55 | 48 | 343 | 292 |
구분 | UNIT | SMT-360 | SMT-390 | |
---|---|---|---|---|
스윙 | mm | 354 | 390 | |
태핑능력 | 강 | mm | M2 ~ M8 | M4 ~ M16 |
주물 | ||||
스핀트 테이퍼 | J.T NO.6 | J.T NO.3 | ||
주축회전수 | 60Hz | 530, 900, 1600 | 200, 360, 520, 710 | |
주축에서 베이스까지 최대거리 | mm | 328 | 366 | |
헤드 상하 이송거리 | mm | 300 | 300 | |
이동거리 | mm | 55 | 65 | |
테이피지의 범위 | 미터 | mm | 0.25/0.35/0.4/0.45/0.5/0.6/ 0.7/0.75/0.8/0.9/1.0/1.25/64/ 56/48/44/40/36/32/28/24/20 |
0.5/0.7/0.75/0.8/0.9/1.0/1.25/1.5/ 1.75/2.0/32/28/24/20/19/18/16/14/12 |
인치 | inch | |||
베이스 크기 | mm | 452x300 | 580x40 | |
모터 | kw | 삼상 60Hz 0.4Kw 6P | 삼상 60Hz 0.4Kw 6P | |
중량(kgf) | kgf | 98kg | 143kg |

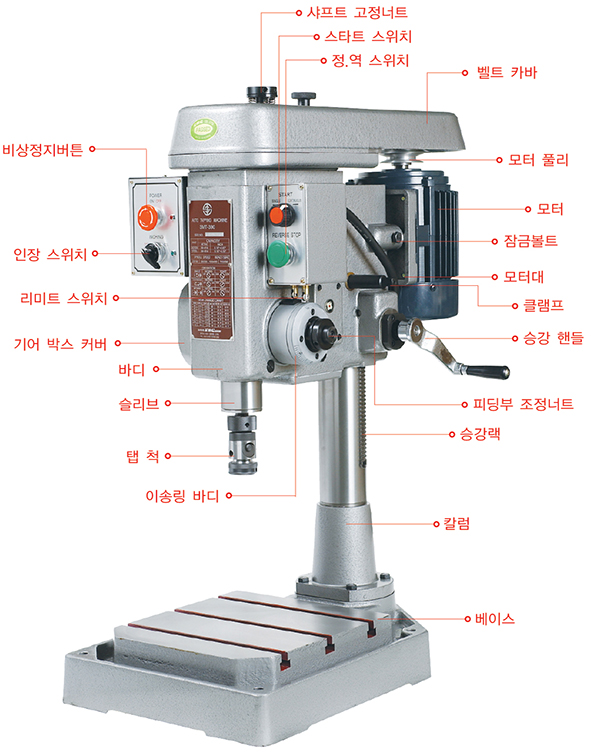

철재, 목재, 기타 공작물의 탭을 내는데 사용하는 고정밀도의 장비로 라인 자동화에 최적인 높은 생산성과 내구력을 발휘하며
보수유지가 편리하도록 제작되었습니다.

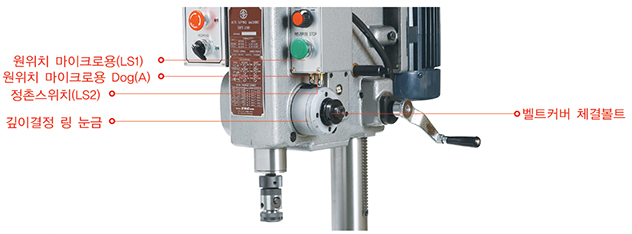

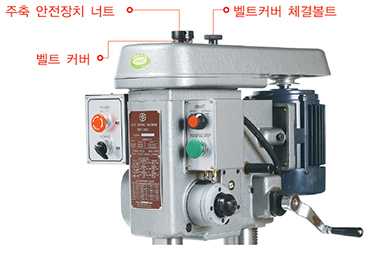

주축의 회전수는 V-벨트의 위치 변경으로 되어집니다. 벨트 커버 상부의 커버 체결볼트를 풀면 커버가 분리 됩니다.
벨트위치를 변경시킬 경우에 벨트 삽입축고정볼트를 풀면 쉽게 변경시킬 수 있습니다.
벨트 교환시나 Change Gear 교환시, 작업 종료 시에는 필히 전원 S/W를 꺼 주시길 바랍니다.

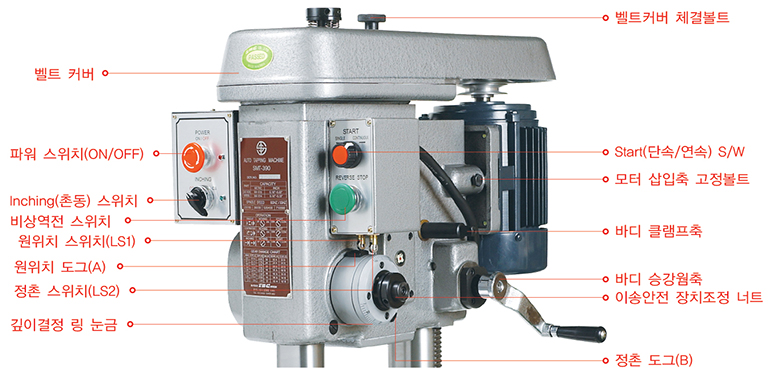

인징 S/W를 넣으면 Start Button을 누르고 순간만 전진하고 놓으면 정지하는 미세이송이 됩니다.
전원 S/W를 넣은 후에 인징 S/W를 넣어 주십시오. Start Button을 단독(Single)으로 돌리고 누르는 동안은 전진하고
놓으면 전진된 상태에서 정지되므로 탭의 깊이 조정시 사용바랍니다.
Start Button을 single 위치로 돌리고 누르면 주축은 정회전-전진-역회전-후퇴-원위치-정지의 단독 운전으로 합니다.
물론 이 경우에는 전원 S/W를 넣고 인징 S/W를 OFF상태로 하여 주십시오.
이 단독 운전은 나사 1개 1개를 가공할 때마다 S/W를 눌러 주어야 합니다. 수동 S/W를 대신 하여 FOOD S/W를 부착시킬 수
있습니다.
Start Button을 Continuous(연속) 위치로 돌리고 누르면 주축은 정회전-전진-역회전-후퇴-정회전-전진- 역회전-후진을
반복하여 연속운전이 이루어집니다. 연속적으로 가공물을 공급하면 매번 S/W를 누르고 가공이 되므로 대단히 능률적입니다.
정지시킬 때에는 비상역전(Reverse Stop) Button를 눌러 주십시오. 주축은 원위치 되어 정지합니다.
비상역전 Button은 정회전 전진 중에도 역회전 중에도 누르면 역회전하여 원위치 정지합니다.
주축 안전 장치는 탭용 드릴구멍이 작을 때나 클 때 탭에 무리한 힘이 가해지는 경우에 안전장치가 되어 탭의 파손을 방지합니다.
그러므로 탭의 굵기에 따라 조정해 주십시오. 너트 이완방지용 set screw를 풀고 shaft 고정 너트를 회전봉으로 시계방향으로
회전시키면 강해지고 반대방향으로 돌리면 약해집니다. 작은 탭의 경우는 될 수 있는 한 약하게 하여 사용 바랍니다.
Slip하는 상태에서 조금씩 강하게 조여 나가면 안전합니다. 조정이 끝나면 set screw 를 조여 주십시오.
이송안전장치는 탭이 드릴구멍에 무리하게 들어갈 경우, 후퇴하여 정지할 때에 작동중인 기계를 보호 하고 있으며, 안전장치의
강도는 기계능력에 맞추어 조정되어 있기 때문에 재조정이 필요치 않으나 주축이 정회전시 silp. 전진하지 않을때, 탭이 드릴구멍에
강하게 끼워졌을 떄 안전장치 조정너트를 회전봉으로 돌려주십시오. 시계방향으로 회전시키면 강하게 됩니다.

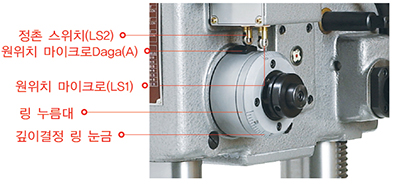

나사가공 깊이는 정촌Dog(B)를 이동시킴으로써 자유롭게 맞출 수 있습니다.
Dog(B)고정용 set screw를 육각봉 스패너로 풀면 링 누름대와 함께 자유롭게 회전 됩니다. 사진은 깊이 결정 링 눈금 30이
링 누름대의 마크와 일치되어 있으므로 그 상태로는 주축은 30mm 전진하고 정촌 Dog(B)가 정촌 마이크로S/W(LS1)을 누르면
정지됩니다.

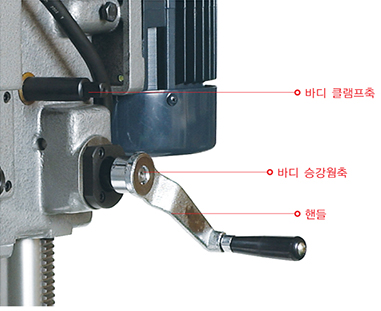

바디 승강원축에 승강 해들을 끼워 시계방향으로 돌리면 상승하고 반시계방향으로 돌리면 하강합니다.
그리고 바디 클램프축은 같은 핸들로서 반시계방향으로 돌려 풀어놓고 작동하여야 합니다.
바디의 상하위치가 결정되면 클램프축을 고정시켜 주십시오,

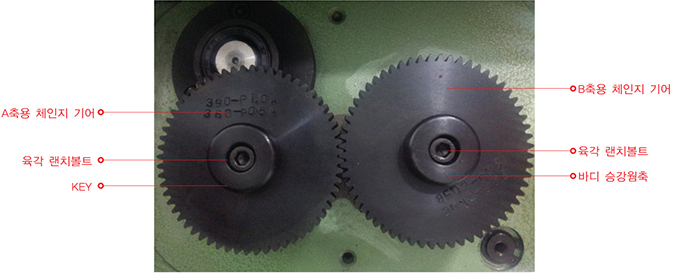

Change 기어는 탭의 Pitch에 따라 교환하여 주셔야 합니다.
1. 전원 S/W를 끌것(필히 실시하십시오)
2. Change Gear Box Cover를 열것(육각 렌치 5mm 사용)
3. 육각봉스패너로 볼트를 뽑고 와셔를 뺀다
4. Change 기어에 백래쉬가 있도록 만든다. 탭척을 사용 나사가공방향으로 1~2회 회전시키면 백래쉬가 생깁니다.
5. Change 기어를 당기면 쉽게 뽑아집니다.
6. 기어를 끼울때에는 먼 (A)기어를 맞추고 (B)기어를 끼울것. (A)기어와 치합이 잘되지 않을때에는 (4)항의 요령으로 끼운다.
CHANGE GEAR | 표시 |
---|---|
SMT-360용 피치 0.7의 B기어 | 360-P0.7B |
SMT-390용 피치 1.25의 A기어 | 390-P1.25A |
SMT-390용 피치 24산 / 인치의 B기어 | 390-W24B |

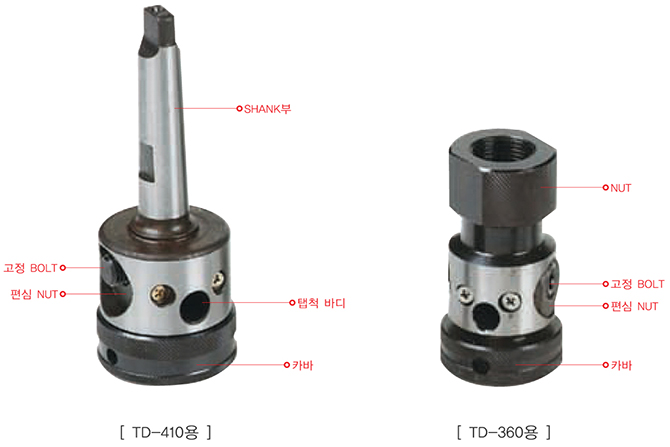

부속된 TAP척은 주축선단의 테이퍼에 단단히 끼워서 사용해 주십시오. 척을 빼낼 때에는 주축테이퍼의 밑뿌리에 있는 너트를
돌려주십시오. 기계에 상처를 입히지 않고 빼낼 수가 있습니다.

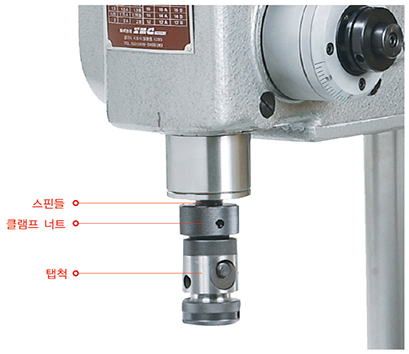

탭척의 부착은 클램프 너트의 아래 나사측을 척의 나사에 1~2산 맞춘 다음, 클램프 너트의 위 나사측을 스핀들의 나사에 맞추어 한쪽 손으로 척을 잡고, 클램프 너트를 위 나사의 죄는 쪽으로 돌려서 마지막으로 부속된 후크렌치로 단단히 조여 주십시오.
탭척의 분리는 클램프 너트 위 나사를 푸는 방향으로 돌리면 척을 풀립니다.
※79페이지 2.3 탭깊이 조절 방법 참고 및 홈페이지(www.smcchuck.com)교육자료 동영상 참고

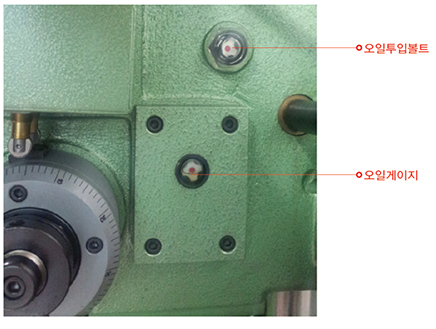

그리에서 보이는 기어장치의 오일투입볼트를 풀고 오일게이지의 중심까지 급유해 주십시오.
주축구동 기어부에는 구리가 봉입되어 있으므로 급유할 필요가 없습니다.

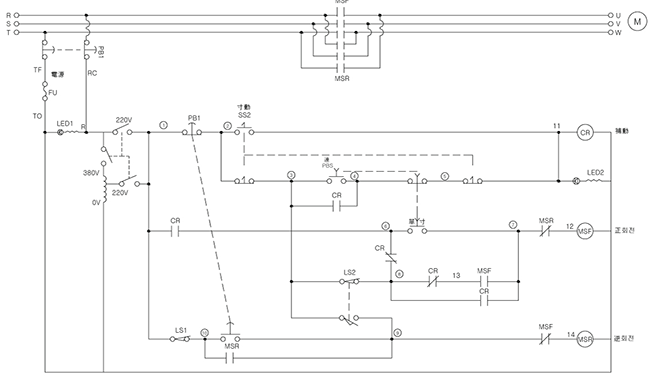

본 기계에는 고속으로 정,역회전이 가능한 MOTOR를 사용하였으며, 정, 역 릴레이도 충분히 여유있는 대량의 일류품을 채택
사용하였습니다.

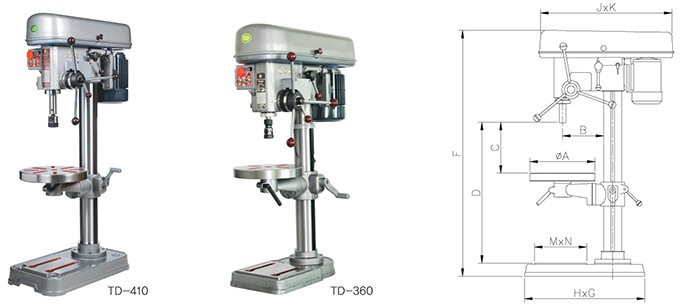

MODEL | A | B | C | E | F | H x G | J x K | M x N |
---|---|---|---|---|---|---|---|---|
TD-360 | Φ275 | 180 | 357 | 545 | 1,000 | 420x270 | 665x220 | 205x210 |
TD-410 | Φ325 | 205 | 491 | 701 | 1,227 | 600x340 | 665x220 | 260x240 |
구분 | TD-360 | TD-410 | |
---|---|---|---|
스윙 | 360mm | 410mm | |
드릴능력 | 강 | Φ3 ~ 11 | Φ4 ~ Φ16 |
주물 | Φ3 ~ 13 | Φ4 ~ Φ19 | |
태핑능력 | 강 | M10 | M12 |
주물 | M12 | M16 | |
스핀트 테이퍼 | J.T NO.6 | M.T NO.2 | |
주축회전수 | 210, 280, 400, 560, 670, 900, 1300, 1900 | 125, 225, 340, 550, 400, 740, 1140, 1850 | |
주축에서 베이스까지 최대거리 | 357mm | 491mm | |
이동거리 | 드릴 | 80mm | 100mm |
탭 | 75mm | 95mm | |
테이블 크기 | 원형 | Φ275 | Φ325 |
베이스 크기 | 420x270 | 600x340 | |
컬럼 | Φ80 | Φ90 | |
모터 | 삼상 60Hz 0.4Kw 6P | 삼상 60Hz 0.4Kw 6P | |
중량(kgf) | 75kg | 105kg |

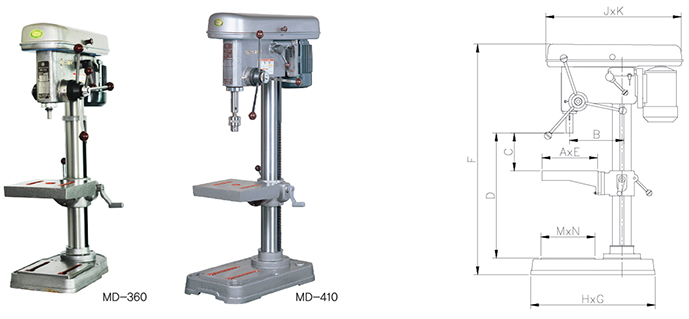

MODEL | A x E | B | C | D | F | H x G | J x K | M x N |
---|---|---|---|---|---|---|---|---|
MD-360 | 250x250 | 180 | 390 | 545 | 950 | 420x270 | 570x180 | 205x210 |
TD-410 | 270x270 | 210 | 530 | 701 | 1197 | 600x340 | 665x220 | 260x240 |
구분 | MD-360 | MD-410 | |
---|---|---|---|
스윙 | 360mm | 410mm | |
드릴능력 | 강 | Φ3 ~ 11 | Φ4 ~ Φ16 |
주물 | Φ3 ~ 13 | Φ4 ~ Φ19 | |
스핀트 테이퍼 | J.T NO.6 | M.T NO.2 | |
주축회전수 | 500, 900, 1600, 2800 | 480, 750, 1360, 2400 | |
주축에서 베이스까지 최대거리 | 원형 | 357mm | 491mm |
사각 | 390mm | 530mm | |
이동거리 | 드릴 | 80mm | 100mm |
테이블 크기 | 원형 | Φ275 | Φ325 |
사각 | 250x250 | 270x270 | |
베이스 크기 | 420x270 | 600x340 | |
컬럼 | Φ80 | Φ90 | |
모터 | 삼상 60Hz 0.4Kw 4P | 삼상 60Hz 0.75Kw 4P | |
중량(kgf) | 70kg | 98kg |

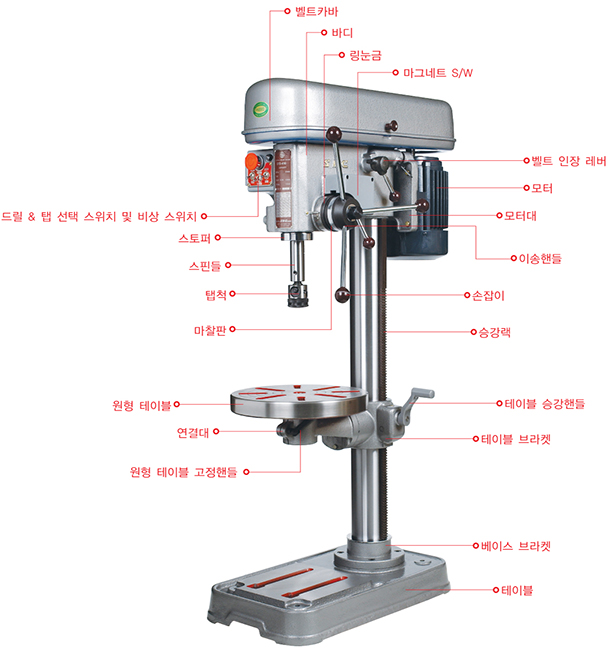

철재, 목제, 기타 공작물의 구멍을 뚫고 나사탭을 내는데 사용되며 각부픔이 고정밀도로 연마되어 정밀 가공에 탁월한 성능을
발휘하도록 제작되었으며, 과부하 방지 장치가 부착되어 가공중 급작스런 부하시 탭의 파손을 방지하도록 제작되었습니다.
드릴 & 탭핑머신으로 할수있는 작업
1. 드릴링 작업 : 제품에 구멍을 뚫는 작업
2. 리마 작업 : 드릴로 뚫은 구멍을 정밀하게 다듬는 작업
3. 텝핑 작업 : 제품에 나사가공
4. 카운터 보링 작업 : 볼트머리 홈파기 작업
5. 카운트 싱크 작업 : 드릴 작업 후 구멍 면취작업

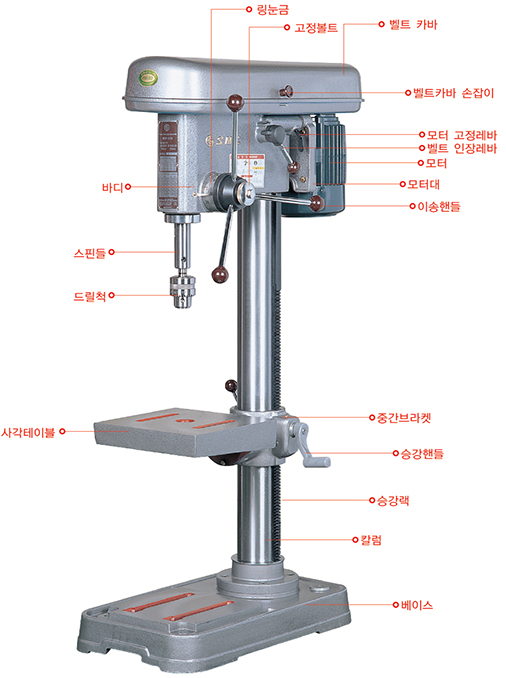

철재, 목재, 기타 공작물의 구멍을 뚫는데 사용하는 고정밀도 장비입니다.
사양/규격 | MD-360 | TD-360 | MD-410 | TD-410 | 아바 |
---|---|---|---|---|---|
모터마력 | 0.5마력(0.4KW) | 0.5마력(0.4KW) | 1.0마력(0.75KW) | 1.0마력(0.75KW) | |
스핀들 테이퍼 | JT#6(자콥스) | JT#6(자콥스) | MT#2(모오스) | MT#2(모오스) | |
아바규격 | 직접 체결 | 간접 체결 | |||
아바 필요없음 | 아바 필요없음 | MT#2 JT#2 MT#2 JT#3 |
MT#2 JT#2 MT#2 JT#3 |
||
드릴척 테이퍼 | JT#6 | JT#6 | JT#6 JT#3 |
JT#6 JT#3 |
|
드릴척 | 13MG 16MG |
13MG 16MG |
13MG 16MG 19MG |
13MG 16MG 19MG |
Model | Capacity | Taper | Body Dia | Length | Weight(gf) | |
---|---|---|---|---|---|---|
Jaw Open | Jaw Close | |||||
13MK | 0 ~ 13 | JT. NO.6(1" 29' 8.8") | Φ50 | 91.5 | 104 | 1,000 |
Model | Capacity | Taper | Sleeve Dia | Body Dia | Length | Weight(gf) | |
---|---|---|---|---|---|---|---|
Jaw Open | Jaw Close | ||||||
4MG | 0.4 ~ 4.0 | JT #D | Φ24 | Φ16.5 | 21 | 39 | 95 |
13MG | 1.2 ~ 13 | JT #6 | Φ52.5 | Φ45 | 68 | 87.3 | 630 |
16MG | 1.0 ~ 16 | JT #6 | Φ57 | Φ47.5 | 92 | 77 | 790 |
19MG | 1.0 ~ 19 | JT #3 | Φ67.5 | Φ57.5 | 110 | 86.5 | 1540 |
Model | Capacity | Taper | Sleeve Dia | Body Dia | Length | Weight(gf) | |
---|---|---|---|---|---|---|---|
Jaw Open | Jaw Close | ||||||
6.5 EL | 0.5 ~ 6.5 | JT #1 | Φ30 | Φ27 | 37 | 47.5 | 130 |
10 EL | 0.8 ~ 10 | JT #2 SHORT | Φ37 | Φ29.6 | 51 | 61 | 220 |
13 EL | 1.2 ~ 13 | JT #6 | Φ46 | Φ39 | 67 | 79.5 | 470 |
Model | Capacity | Taper | Sleeve Dia | Body Dia | Length | Weight(gf) | |
---|---|---|---|---|---|---|---|
Jaw Open | Jaw Close | ||||||
6.5 SL | 0.5 ~ 6.5 | 3/8-24 UNF | Φ30 | Φ27 | 37 | 47.5 | 130 |
10 SL | 0.8 ~ 10 | 3/8-24 UNF | Φ37 | Φ29.6 | 51 | 61 | 220 |
13 SL | 1.2 ~ 13 | 1/2-20 UNF | Φ46 | Φ39 | 67 | 79.5 | 470 |

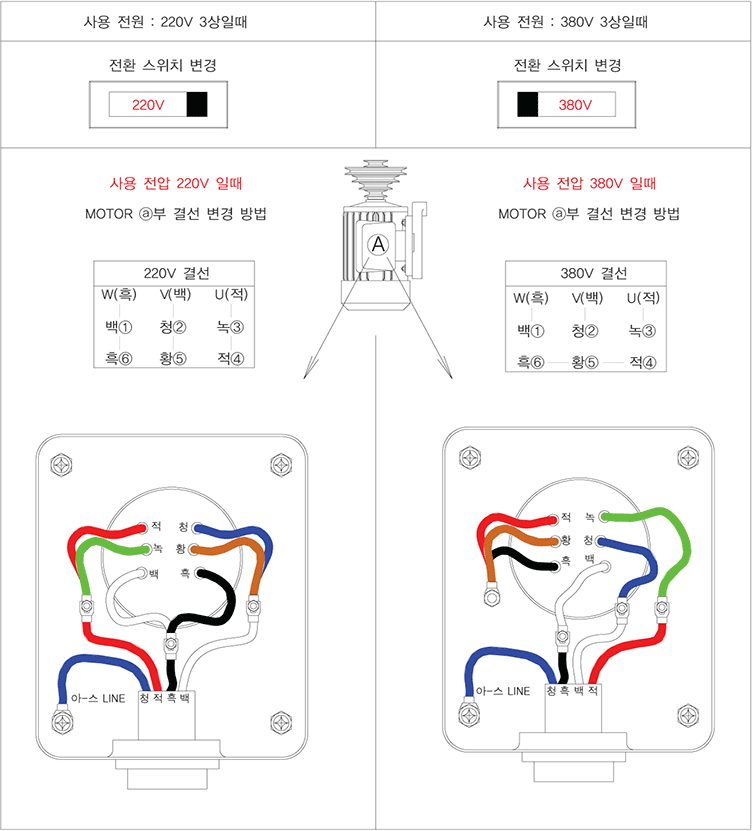

본 제품은 3상 220V & 380V 겸용 제품입니다. (출고시 220V 결선 출고)
주축의 회전 방향이 시계방향(드릴전진방향)일 경우에는 그대로 사용하며 반 시계방향일 경우에는 전원 플러그 또는 콘센트 배선중 임의의 2선을 바꿔 연결하면 시계방향으로 회전 합니다,

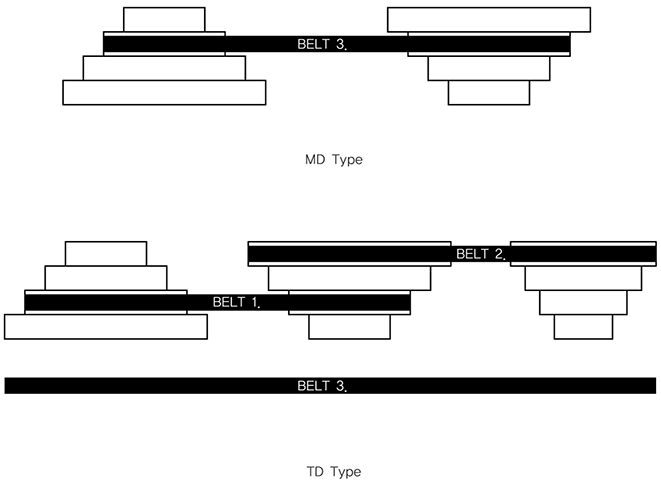

Part /Model | MD-360 | MD-410 | TD-360 | TD-410 |
---|---|---|---|---|
BELT 1. | - | - | A28 | A30 |
BELT 2. | - | - | A28 | A30 |
BELT 3. | A40 | A47 | A44 | A48 |

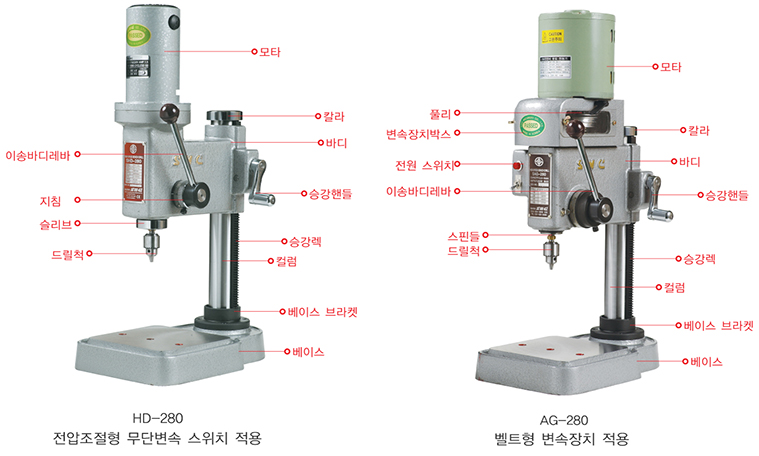

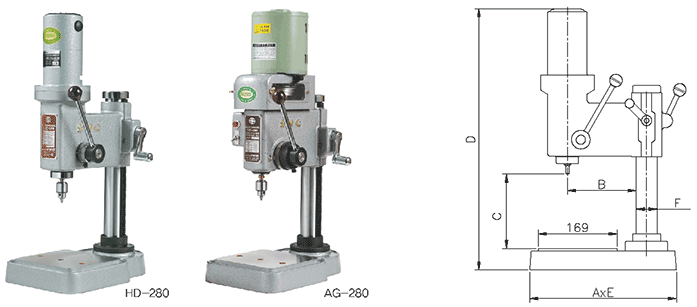

MODEL | A x E | B | C | D | F | M x N |
---|---|---|---|---|---|---|
HD-280 | 315x200 | 147.5 | 180 | 530 | 45 | 169x165 |
AG-280 | 315x2.0 | 147.5 | 170 | 581 | 45 | 169x165 |
구분 | UNIT | HD-280 | AG-280 |
---|---|---|---|
스윙 | mm | 280 | 280 |
드릴능력 | mm | Φ0.4 ~ 4.0 | Φ0.4 ~ 4.0 | 주축에서 베이스까지 최대거리 | mm | 80 | 170 |
이동거리 | mm | 40 | 40 |
스핀트 테이퍼 | mm | J.T #D | J.T #D |
주축회전수 | 2000-12000, NO-step variable | 2700, 6500, 9000, 12000 | |
모터 | kw | AC220V, 60Hx, 85W | AC220V, 60Hx, 125W |
중량(kgf) | kgf | 29 | 30 |
전기, 전자 부품의 소형 구멍을 뚫는데 사용하는 고속회전, 고정밀도의 장비입니다.
